レシプロエンジンとは？基本構造と4ストロークの仕組みをわかりやすく解説

このサイトは『人気ブログランキング』『にほんブログ村』に掲載されています!



車のエンジンは、燃料を燃やす力をどのように回転へ変えているのでしょうか。

レシプロエンジンとは、燃焼によってピストンを往復させ、その動きを回転運動に変えて動力を取り出すエンジンです。 ガソリン車やディーゼル車に加え、多くのハイブリッド車にも使われています。

この記事では、レシプロエンジンの基本構造と、吸気・圧縮・燃焼／膨張・排気という4つの行程を解説します。まずは「何が動き、どのように力が伝わるのか」を押さえていきましょう。

レシプロエンジンとは？ピストンの往復運動を使うエンジン

「レシプロ」は、往復することを意味する英語の「reciprocating(レシプロケイティング)」に由来します。

シリンダーという筒状の部分の中をピストンが往復し、コンロッドを介してクランクシャフトを回すのが基本の仕組みです。

燃料が燃えると、高温・高圧のガスが発生します。そのガスがピストンを押し、押す力を回転する力に変えることで、エンジンの動力を取り出します。

燃焼ガスの圧力 → ピストンの往復運動 → クランクシャフトの回転

一般的なエンジン車では、この回転が変速機などを経由してタイヤへ伝わります。一方、エンジンを発電専用に使い、モーターで走る車もあります。

なお、ピストンが動く方向は必ずしも上下ではありません。横方向へ往復する水平対向エンジンも、レシプロエンジンです。

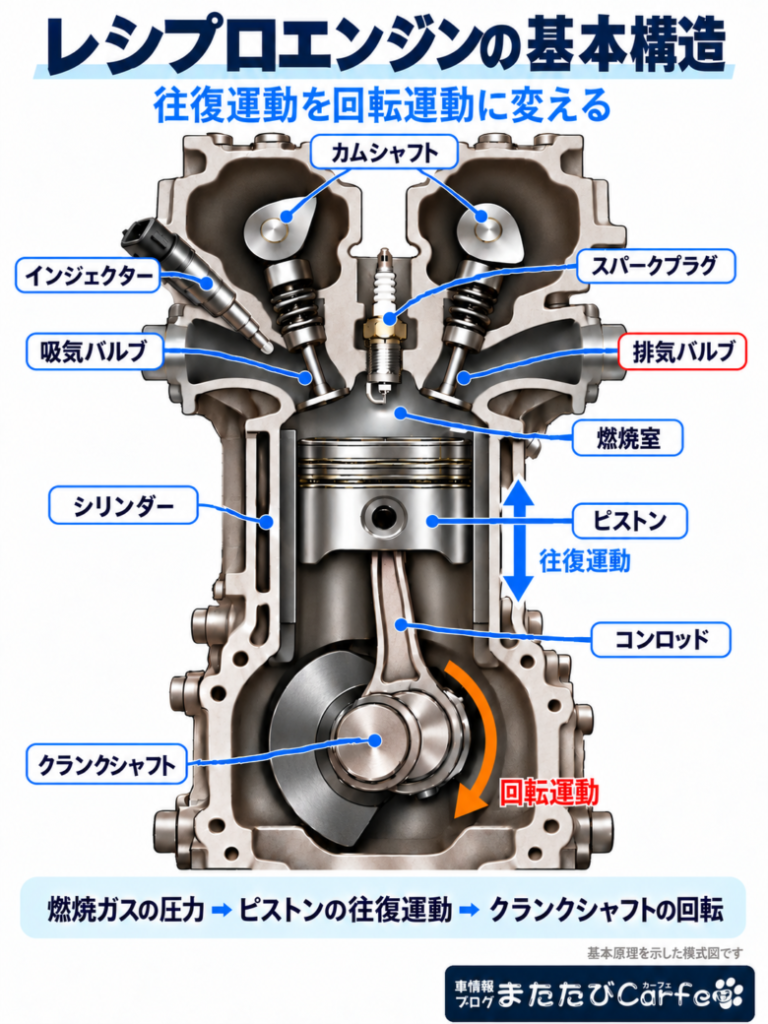

レシプロエンジンの基本構造と主要部品

まずは、動力の流れに関係する部品を見てみましょう。

ピストンの上側には、燃料を燃やす「燃焼室」があります。燃焼室はシリンダーヘッドやピストン上面などで形づくられる空間で、シリンダー全体と同じ意味ではありません。

部品の名前は、まず**「ピストンが力を受け、コンロッドを通じてクランクシャフトを回す」**という流れとセットで覚えると理解しやすくなります。

4ストロークと4サイクルは同じ意味？

車やバイクの説明では、「4ストロークエンジン」と「4サイクルエンジン」は通常、同じ方式を指します。

ストロークとは、ピストンが片道を移動する1行程のことです。4ストロークエンジンは、ピストンが2往復する4行程で、吸気から排気までの1サイクルを終えます。その間にクランクシャフトは2回転、角度にすると720度回ります。

表を見てもらと分かる通り、「4サイクル」は4回燃焼するという意味ではありません。「吸気 → 圧縮 → 燃焼・膨張 → 排気」という４行程からなる燃焼サイクル(１サイクル)のことをいいます。

少しややこしい話にはなりましたが、「４ストローク１サイクルエンジン」が正式に近い呼び方と言えるでしょう。そして、これを略したのが「４ストローク(４スト)」や「４サイクル」と混同して呼ばれているのです。

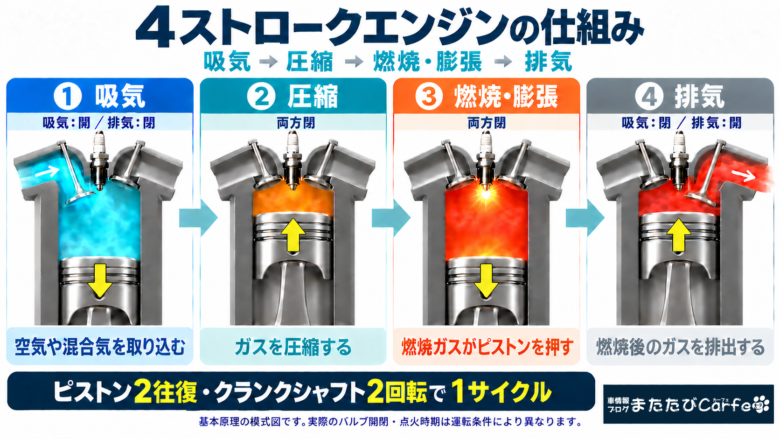

4ストロークエンジンの仕組み｜吸気・圧縮・燃焼・排気

ここからは、一般的なガソリンエンジンを例に、4つの行程を見ていきます。

基本の順番は、吸気 → 圧縮 → 燃焼・膨張 → 排気です。

※表は基本原理を示したものです。実際のバルブ開閉時期は、上死点・下死点と完全には一致しません。

①吸気：空気や混合気を取り込む

吸気バルブが開いてピストンが下がると、吸気通路側とシリンダー内の圧力差によって空気や混合気が流れ込みます。

ガソリンエンジンでは、空気と燃料を混ぜた「混合気」を燃やします。燃料噴射方式によって、吸気通路で燃料を混ぜるもの(ポート噴射式)と、シリンダー内へ直接燃料を噴射するもの(直噴方式)があります。

ここでは、吸気は「燃焼に必要な空気を取り込む行程」と覚えておきましょう。

②圧縮：取り込んだ混合気を圧縮する

ピストンが上がり、シリンダー内に閉じ込められた混合気を圧縮します。圧縮によって、混合気の圧力と温度が高まります。

一般的なガソリンエンジンでは、このように燃焼の準備を整え、スパークプラグの火花で点火します。

③燃焼・膨張：ガスの圧力でピストンを押す

スパークプラグで点火すると混合気が燃え、高温・高圧になったガスがピストンを押し下げます。その力がコンロッドを通じてクランクシャフトへ伝わり、回転する力になります。

燃料を燃やしたエネルギーを、動力として取り出す行程です。

「爆発行程」とも呼ばれますが、燃焼によってガスが膨張し、その圧力でピストンを押すと考えると、仕組みをつかみやすくなります。

なお、点火は常に上死点ぴったりで行うわけではありません。一般に上死点より前から点火するなど、回転数や負荷に合わせてタイミングを調整します。

④排気：燃焼後のガスを外へ出す

排気バルブが開くと燃焼後のガスが流れ出し、上昇するピストンが残りのガスを押し出します。

排気を終えると、再び吸気へ移ります。エンジンはこの一連の作動を繰り返し、回転を続けています。

バルブはどうやってタイミングよく開閉する？

吸気・排気バルブの動きを受け持つのが、カムシャフトです。

カムシャフトには、円から一部が盛り上がった形の「カム」が付いています。回転するカムがバルブを直接、または別の部品(ロッカーアーム)を介して押し、通路を開きます。

一般的な4ストロークエンジンでは、クランクシャフトが2回転する間に、カムシャフトは1回転します。 タイミングチェーンやタイミングベルトなどによって両者の動きを合わせ、必要なときにバルブを開閉させます。

ピストンだけでなく、空気の出入口もタイミングを合わせて動いているのです。

燃焼していない間もエンジンが回るのはなぜ？

1つの気筒を見ると、燃焼でピストンを押しているのは4行程のうちの1行程です。それでも回転を続けられるのは、クランクシャフトやフライホイールなどの回転慣性があるためです。

回転慣性とは、回っているものが回り続けようとする性質のこと。これによって、吸気・圧縮・排気の行程も進められます。

複数の気筒を持つエンジンでは、各気筒がタイミングをずらして燃焼し、ほかの気筒の動きも支えます。すべてのピストンが同時に燃焼の力を受けているわけではありません。

なお、停止しているエンジンを最初に回すときは、スターターモーターやハイブリッドシステムのモーターなどが使われます。

エンジンにはどんな種類がある？違いを簡単に整理

エンジンの名称には、燃料や構造など、異なる分類が混ざっています。基本を理解する段階では、何を基準に分けた呼び方なのかを押さえておけば十分です。

例えば「直列4気筒の4ストロークガソリンエンジン」は、これらの分類を組み合わせた呼び方です。

また、ハイブリッドはエンジンとモーターを組み合わせる動力システムのこと。レシプロエンジンと対立する分類ではなく、多くのハイブリッド車にもレシプロエンジンが使われています。日産e-POWERのように、エンジンを発電専用に使う方式もあります。

e-POWERとは？仕組みとメリット・デメリット、ハイブリッドとの違い

まとめ｜ピストンの動きと4つの行程を押さえよう

レシプロエンジンの基本は、燃焼の力でピストンを動かし、コンロッドとクランクシャフトによって回転を取り出すことです。

4ストロークでは、吸気・圧縮・燃焼／膨張・排気を順に行い、ピストン2往復・クランクシャフト2回転で1サイクルを終えます。バルブやカムシャフトも、その動きに合わせて働いています。

まずは、この動力の流れをイメージできれば十分です。そこからエンジンの種類や部品ごとの役割を知ると、車の仕組みがより身近に感じられるはずです。
